Descrizione

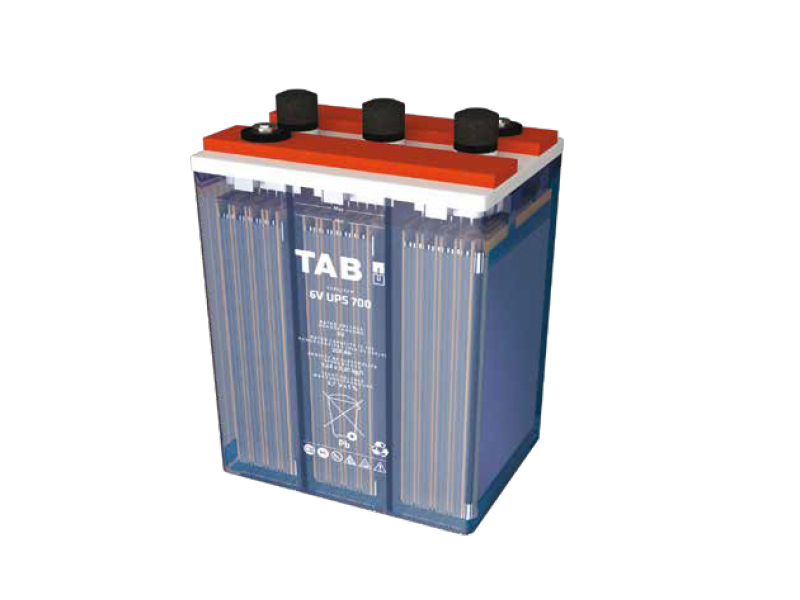

Batterie UPS
Batterie UPS realizzate con piastre positive tubolari e cassetta trasparente per consentire una migliore ispezione.
CARATTERISTICHE
· Tecnologia piombo-acido
· Robuste
· Adatte a scariche rapide
· Ottime performances
APPLICAZIONI
· Alimentazione UPS (Uninterruptable Power Supplies) da 50 a 250 kVA
· Avviamento di motori diesel per l’alimentazione ausiliaria
DESIGN
ELETTRODO POSITIVO
Piastra robusta con griglia a barre circolari in lega resistente alla corrosione PbSe < 2 % Sb
ELETTRODO NEGATIVO
Piastra piana con materia attiva espansa a lunga durata e una lega a basso contenuto di antimonio
SEPARATORI
Separatore microporoso
ELETTROLITA
Acido solforico a 1,24 Kg/l a 20 °C
CONTENITORE
SAN trasparente ad elevata resistenza meccanica
COPERCHIO
SAN in colore grigio scuro Monoblocchi con box satinato 4v, 6V, 8V, 10V
TAPPI
Tappo ceramico in accordo con la normativa DIN 40740
TENUTA POLARE
100 % di tenuta per gas, elettrolito, crescita polare
POLO
M10, con innesto in ottone

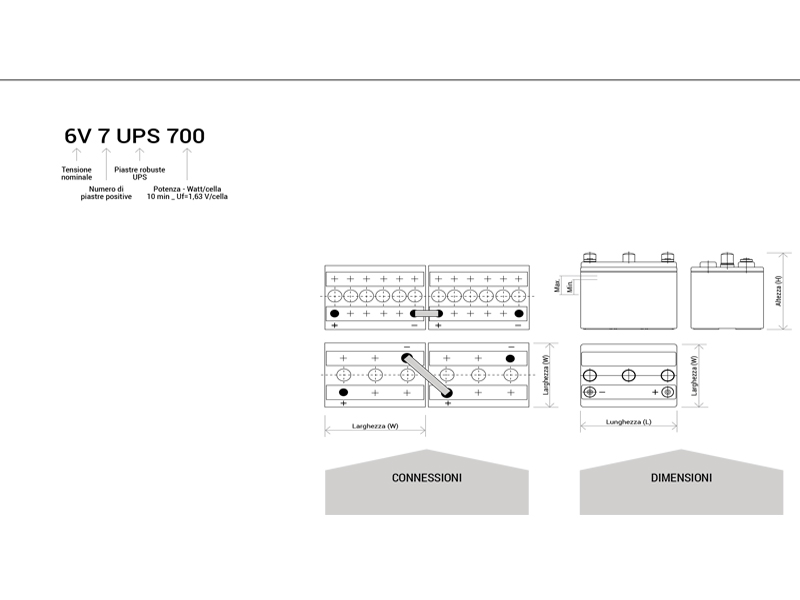

CONNESSIONI
Cablaggio in rame flessibile e isolato con sezione di 35, 50, 70, 95 o 120 mm2 (35, 50 o 70 mm2)*
GRADO DI PROTEZIONE
IP 25 riguardo DIN 40050 protezione al contatto secondo VBG 4
CARICA
CURVA IU
Nessuna limitazione di imax
CARICA TAMPONE
U = 2,25 V/cella ÷ 2,27 V/cella ± 1 %, tra 10 °C e 55 °C ΔU/ΔT = -0,004 V/K per temperature inferiori a 10 °C nella media mensile
CARICA BOOST
U = 2,35 to 2,40 V/cell, per tempo limitato
TEMPO DI CARICA FINO AL 92 %
6h con corrente iniziale pari a 1,5*I10 CON TENSIONE 2,23 V/cella, partendo da batteria scarica al 50 % C10

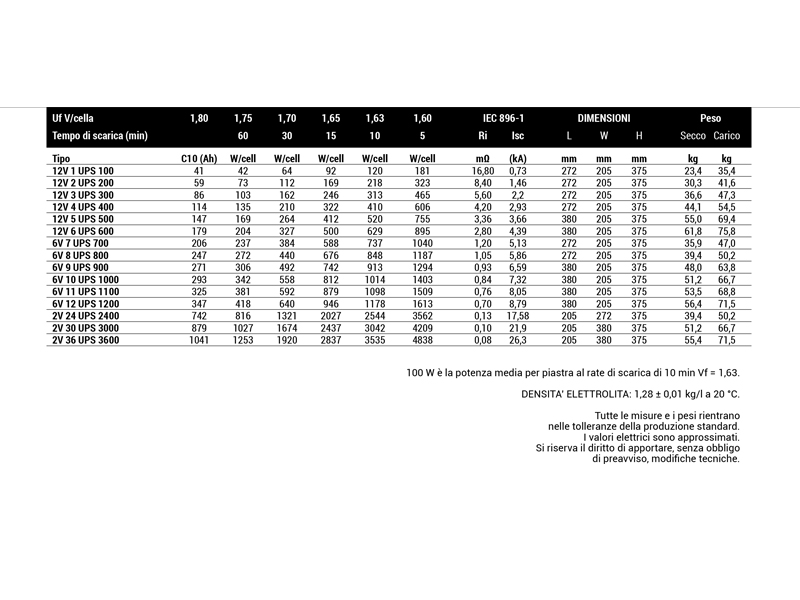

CARATTERISTICHE
SCARICA
TEMPERATURA DI RIFERIMENTO
20 °C
CAPACITÀ INIZIALE
100 %
PROFONDITÀ DI SCARICA
Normalmente fino all’80 % Sono da evitare scariche con DoD oltre l’80 % o scariche oltre le tensioni finali indicate (in funzione della corrente di scarica)
MANUTENZIONE
OGNI 6 MESI
Controllo voltaggio batteria, tensione della cella pilota e temperatura
OGNI 12 MESI
Annotazione voltaggio batteria, tensione della cella pilota e temperatura
VITA OPERATIVA
VITA ATTESA
12 anni a 20 °C
6 anni a 30 °C
3 anni a 40 °C
INTERVALLI DI RABBOCCO
Oltre 3 anni a 20 °C
IEC 896-1
800 cicli
AUTOSCARICA
Circa 3 % per mese a 20 °C
TEMPERATURA OPERATIVA
Da -20 °C a 55 °C, raccomandata da 10°C a 30 °C
RICHIESTA DI VENTILAZIONE
In accordo con EN 50272-2
MISURAZIONI
Secondo DIN 40 737 part 3
TEST
Secondo IEC 896-1
STANDARD DI SICUREZZA
VDE 0510 parte 2
